Что такое клеммные колодки на DIN-рейке?
2025-11-14

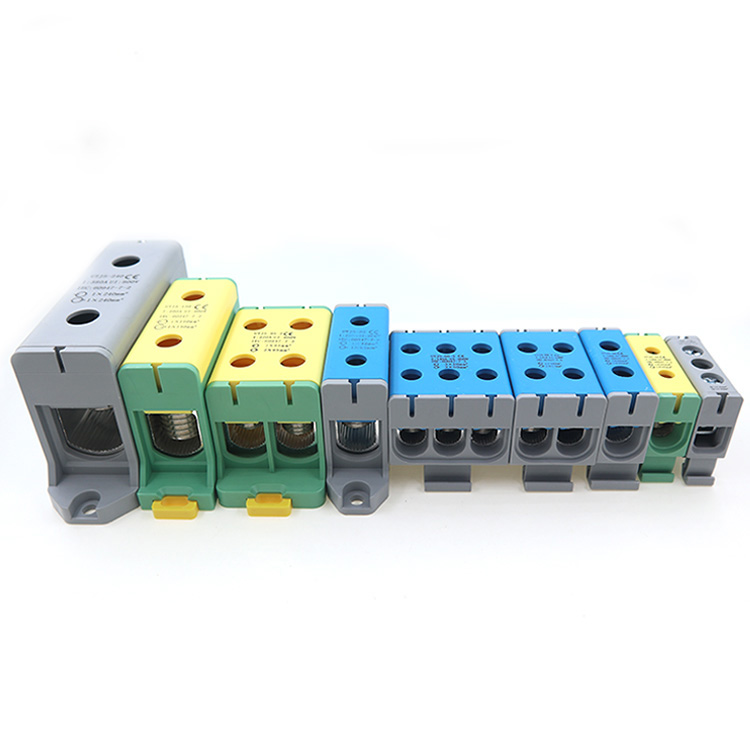

Краткий обзор клеммных колодок на DIN-рейку
Что такое клеммы на DIN-рейке? Клеммная колодка на DIN-рейке — это соединительная точка для соединения, заделки и распределения электрических проводов в панелях управления, электрических шкафах и других электрических системах.
В электротехнике клеммные колодки на DIN-рейке являются основополагающими компонентами, играющими ключевую роль в создании надежных и эффективных электрических соединений. Эти клеммные колодки специально разработаны для установки на DIN-рейки (Deutsches Institut für Normung). Они обеспечивают удобный и организованный способ управления несколькими электрическими соединениями в компактном и доступном виде. Используя клеммные колодки на DIN-рейке, инженеры и технические специалисты могут упростить процесс электромонтажа, повысить надежность соединений, а также упростить обслуживание и устранение неисправностей.

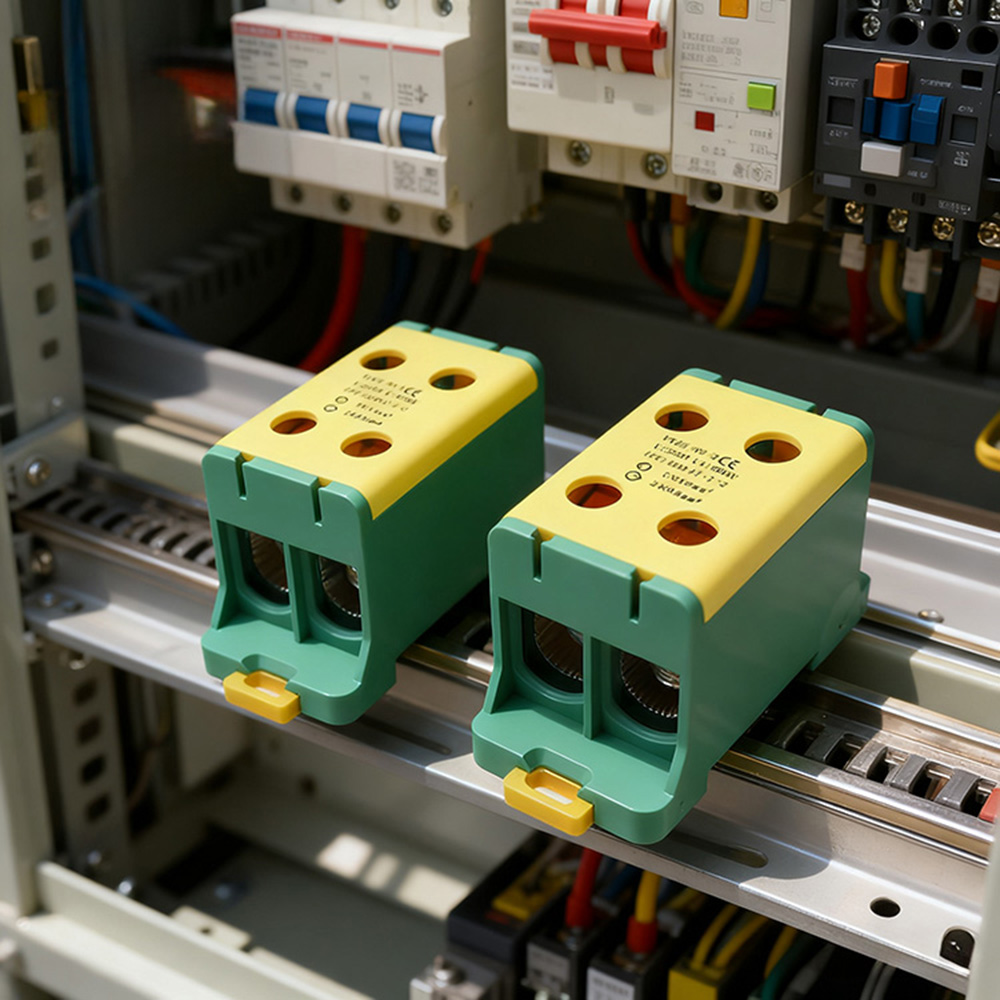

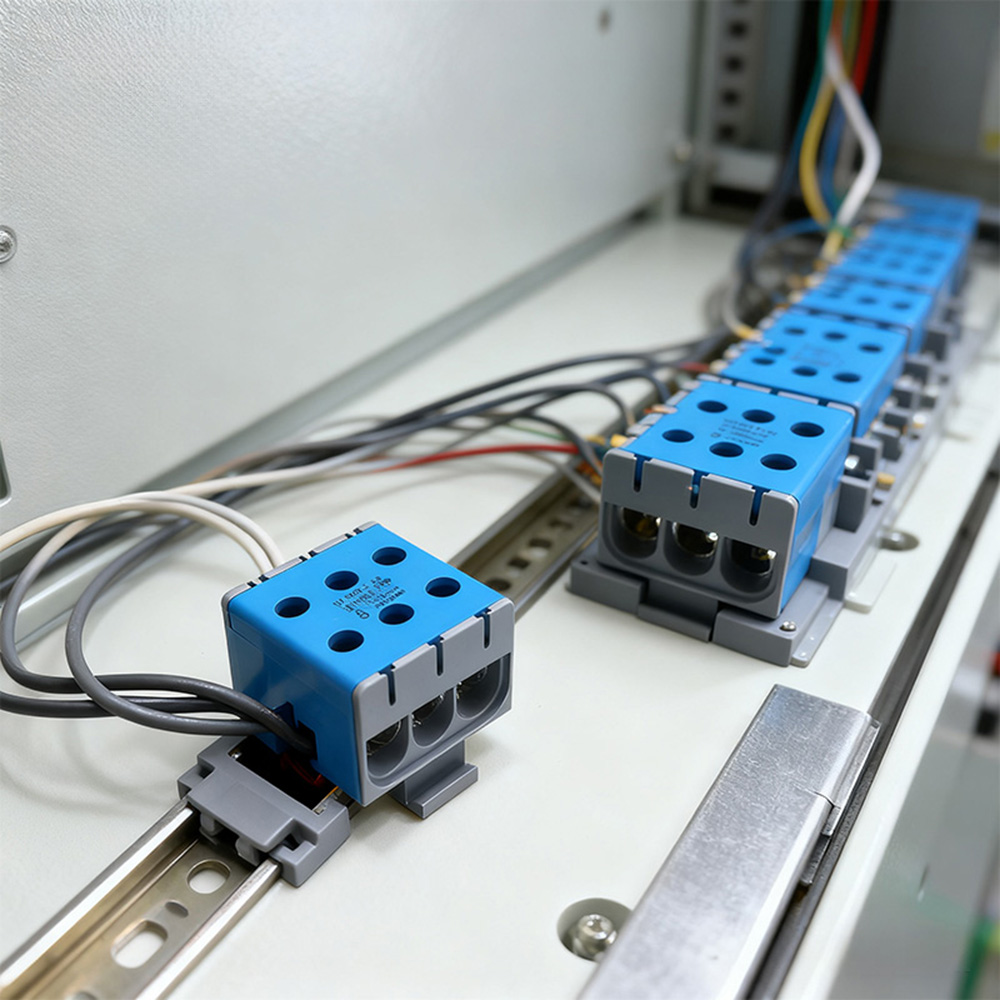

Использование клеммных колодок на DIN-рейке
Основное назначение клеммных колодок на DIN-рейку — предоставление стандартизированных и безопасных решений для электропроводки электрических систем. Они адаптируются к различным сценариям, требующим организованных соединений и распределения питания/сигналов, охватывая как промышленное, так и гражданское электрооборудование.
Основные области применения:
Оборудование промышленной автоматизации: например, шкафы управления ПЛК, преобразователи частоты и сервосистемы. Используется для подключения источников питания, сигналов датчиков и линий исполнительных механизмов, реализуя проводку контуров управления.
Электрические шкафы управления/распределительные коробки: в сильноточных и слаботочных шкафах зданий и заводов для распределения питания, подключения ответвлений и организации проводки главных цепей и цепей управления.
Приборы и испытательное оборудование: для подключения датчиков обнаружения и сигнальных кабелей для обеспечения стабильной передачи точных сигналов, а также для упрощения отладки и обслуживания оборудования.
Железнодорожное и новое энергетическое оборудование: например, шкафы управления метрополитеном, фотоэлектрические преобразователи и системы накопления энергии. Используется для высоконадежного распределения электроэнергии и передачи электроэнергии по линиям электропередачи.
Системы автоматизации зданий: подключение систем центрального кондиционирования, мониторинга безопасности и управления освещением для обеспечения централизованного управления и передачи сигналов.
Морская и автомобильная электроника: адаптация к требованиям по электропроводке в суровых условиях. Обеспечение электрической стабильности в условиях вибрации благодаря надежным соединениям и защитной изоляции.

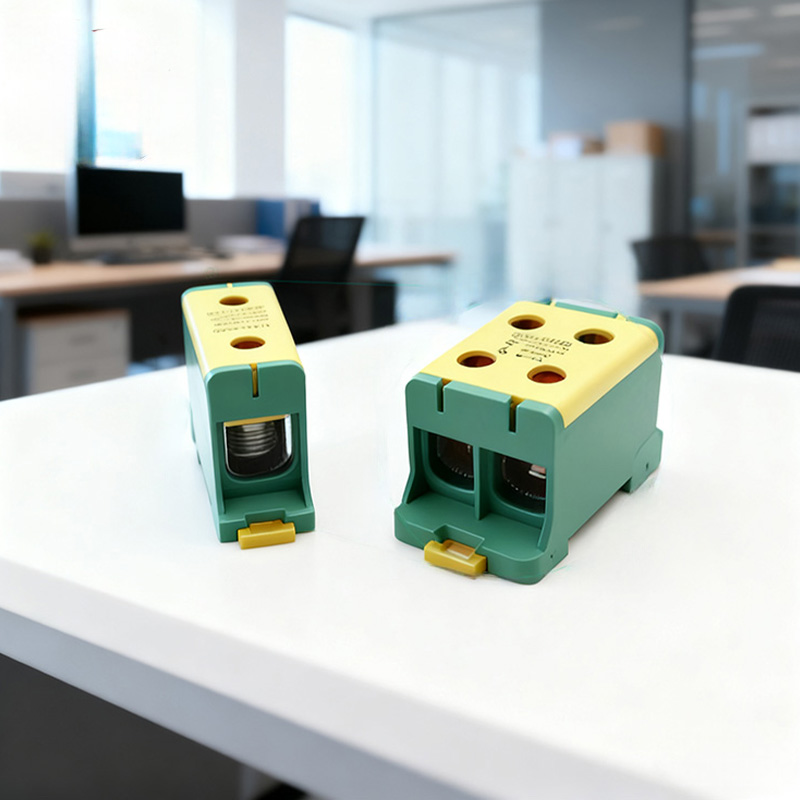

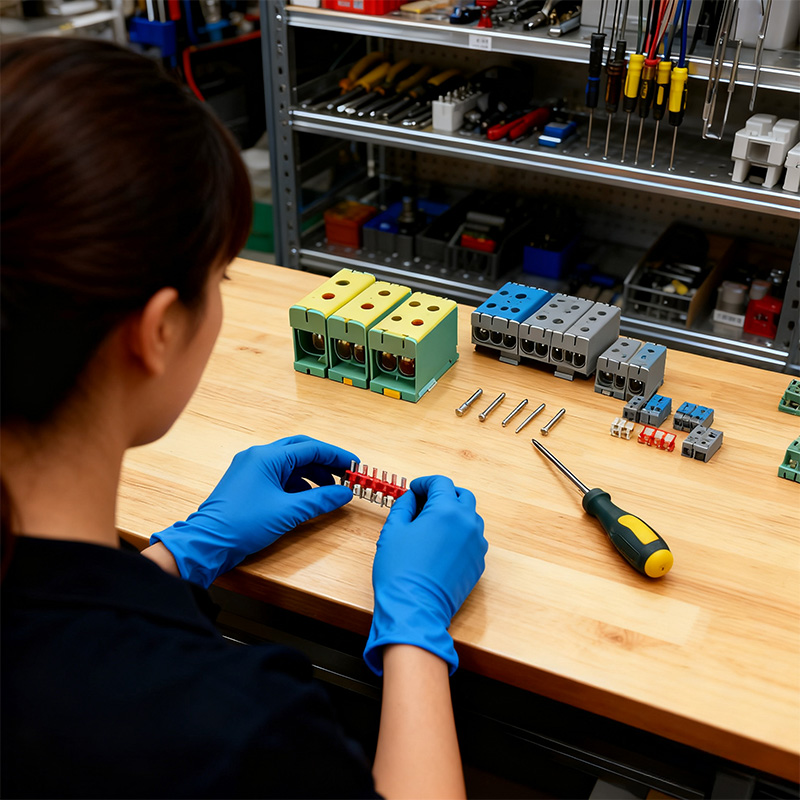

Как выбрать подходящие клеммные колодки на DIN-рейку
При выборе подходящих клеммных колодок на DIN-рейку основное внимание уделяется электрическим параметрам, способам подключения и условиям применения, а также пространству для установки и требованиям безопасности.
Следуйте этим ключевым параметрам для пошагового отбора:
1. Уточните основные электрические параметры
Соответствие номинальным напряжениям/токам: исходя из напряжения цепи (например, 24 В постоянного тока, 220 В переменного тока) и максимального рабочего тока, выбирайте клеммные колодки с параметрами не ниже фактических потребностей, чтобы избежать перегрева при перегрузке.
Адаптация к характеристикам проводов: проверьте тип подключаемых проводов (одножильный/многожильный) и их сечение (например, 0,5–2,5 мм²). Отверстия для подключения в клеммной колодке должны соответствовать сечению проводов для обеспечения надежного соединения.
2. Выберите правильный способ подключения
Винтовой зажим: подходит для стационарной проводки и случаев, когда требуется частая модификация. Он обладает высокой совместимостью, адаптируется к проводам различного сечения, но требует использования инструментов.
Пружинный зажим: быстрый и не требующий инструментов монтаж, идеально подходит для случаев частого обслуживания или ограниченного пространства. Обеспечивает высокую эффективность проводки, но несколько более высокую стоимость.
Разъемное подключение: требует использования наконечников, подходит для высокоплотной проводки и быстрого подключения. Обладает высокой прочностью и часто используется в автоматизированном оборудовании.
3. Учитывайте требования к установке и конструкции
Совместимость с рейками: отдавайте предпочтение моделям, совместимым со стандартными 35-миллиметровыми DIN-рейками, чтобы обеспечить универсальность монтажа.
Плотность подключения: при ограниченном пространстве выбирайте двух- или трехуровневые клеммные колодки для увеличения количества подключений на единицу площади; одноуровневые клеммные колодки достаточно для общих случаев, обеспечивая более аккуратную проводку.
Комбинированные функции: выбирайте клеммные колодки для распределения потенциала, клеммные колодки с предохранителями для защиты от перегрузки по току и специальные клеммные колодки заземления (с зелено-желтой маркировкой) для защиты от замыкания на землю.
4. Адаптация к среде применения и уровню безопасности
Защита окружающей среды: для влажных, пыльных или наружных условий выбирайте клеммные колодки с более высокой степенью защиты (степень защиты IP, например, IP65) во избежание повреждения изоляции. Защита от помех и вибрации: В условиях вибрации, таких как промышленное оборудование и железнодорожный транспорт, пружинные или штекерные зажимы более устойчивы к ослаблению, чем винтовые; в условиях сильных электромагнитных полей выбирайте материалы с превосходными изоляционными характеристиками (например, PA66).
Сертификация безопасности: Отдавайте приоритет продукции, соответствующей международным стандартам, таким как IEC и UL, для обеспечения соответствия требованиям электробезопасности.
5. Баланс между обслуживанием и стоимостью
Удобство маркировки: Выбирайте клеммные колодки с понятными позициями для маркировки или съемными табличками для удобства последующего обслуживания.
Баланс затрат: Выбирайте винтовые зажимы (экономически выгодные) для обычных условий; пружинные или штекерные зажимы рассматривайте только в особых случаях (быстрый монтаж, высокая надежность).
6. Избегайте распространенных ошибок при выборе
Не ставьте низкую стоимость выше номинальных параметров: Выбор клеммных колодок с током/напряжением ниже фактических требований может привести к перегреву и перегреву или создать угрозу безопасности.
Не игнорируйте соответствие типа провода: многожильные провода, используемые с клеммными колодками с винтовыми зажимами, требуют использования наконечников, чтобы предотвратить ослабление или плохой контакт.

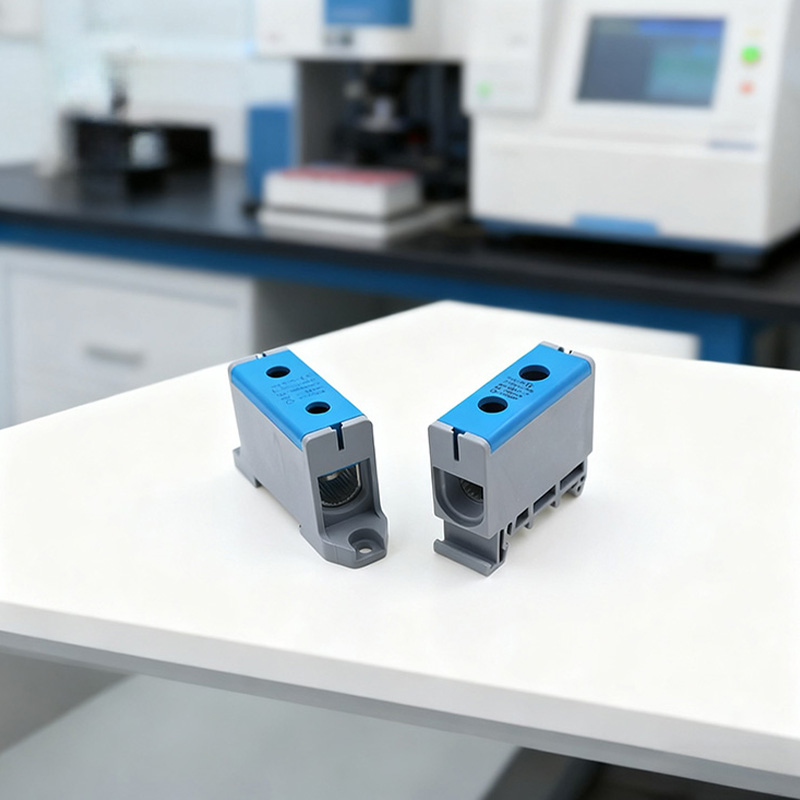

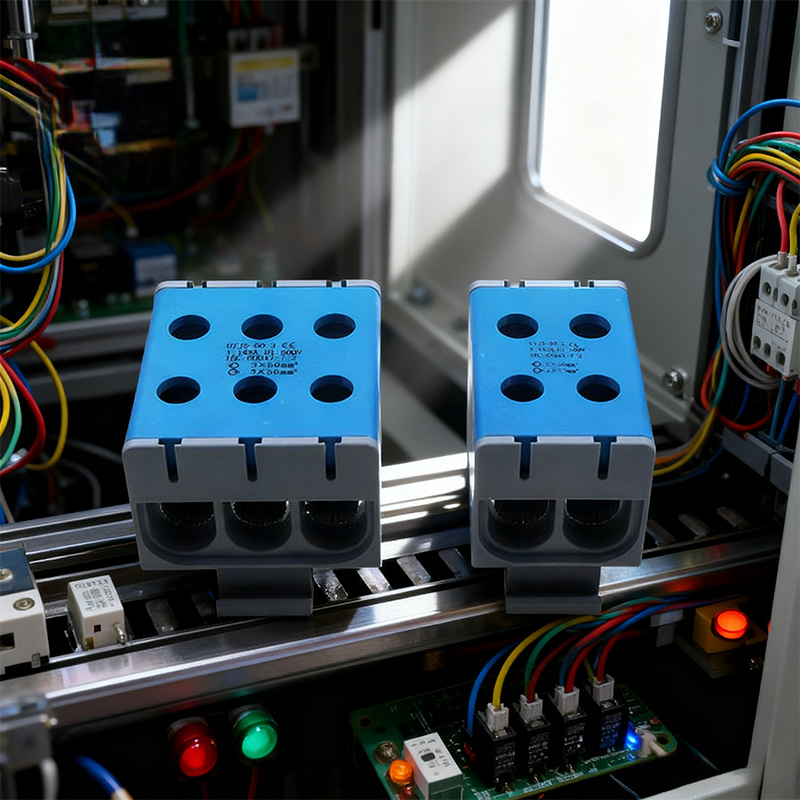

Как использовать клеммные колодки на DIN-рейке
Основной процесс использования клеммных колодок на DIN-рейке включает в себя: «Проверка характеристик клемм → Отключение питания цепи → Установка клемм на направляющую → Подключение проводов → Проверка надежности соединения проводов → Наклеивание этикеток для удобства обслуживания в будущем».
Конкретные этапы работы следующие:
1. Подготовка к установке
Проверьте тип и характеристики клеммной колодки, затем отключите питание соответствующей цепи. Убедитесь в отсутствии напряжения с помощью тестера во избежание поражения электрическим током.
Важное замечание по технике безопасности: Никогда не подключайте провода и не устанавливайте клеммные колодки при включенной цепи.
2. Установка клеммных колодок на DIN-рейку
Совместите зажимы клеммной колодки с пазами рейки, затем надвиньте её на рейку с одного конца или плотно прижмите до щелчка, подтверждающего фиксацию. Если у вас несколько клеммных колодок, устанавливайте их последовательно, убедившись, что они плотно прилегают друг к другу. При необходимости закрепите оба конца монтажными кронштейнами, чтобы предотвратить ослабление.
Рекомендация: Стандартные 35-миллиметровые DIN-рейки универсально совместимы с большинством моделей клеммных колодок.
3. Монтаж проводов
Винтовое соединение: снимите изоляцию с провода на 6–10 мм (избегайте чрезмерного оголения проводников). Ослабьте винт клеммы, вставьте зачищенный проводник и затяните винт с умеренным усилием.
Пружинное соединение: снимите изоляцию с провода, затем вставьте проводник непосредственно в соединительное отверстие — пружина автоматически зафиксирует его. Чтобы извлечь проводник, нажмите на фиксатор пружины специальным инструментом или отверткой, одновременно вытягивая его.
Втычное соединение: сначала обожмите проводник подходящим наконечником, обеспечив плотное прилегание наконечника к проводнику. Вставьте наконечник непосредственно в гнездо клеммы до щелчка.
4. Проверка и маркировка после подключения
Осторожно потяните за каждый провод, чтобы убедиться в надежности соединения. Заизолируйте все оголенные проводники лентой для предотвращения короткого замыкания. Прикрепите этикетки к клеммным колодкам или рейке с указанием назначения каждой клеммы, что облегчит обслуживание.
5. Меры предосторожности при эксплуатации
Не подключайте несколько проводов к одной клемме, если это не указано производителем как совместимые.
При подключении проводов различайте положительный/отрицательный полюса и цепи высокого/низкого напряжения, чтобы предотвратить повреждение оборудования или угрозу безопасности.
В условиях повышенной влажности или вибрации используйте клеммные колодки с соответствующим классом защиты и регулярно проверяйте соединения.
Заранее подготовьте необходимые инструменты: инструменты для зачистки проводов, отвертки, индикаторы напряжения и наконечники (для штекерных/винтовых соединений многожильных проводов).

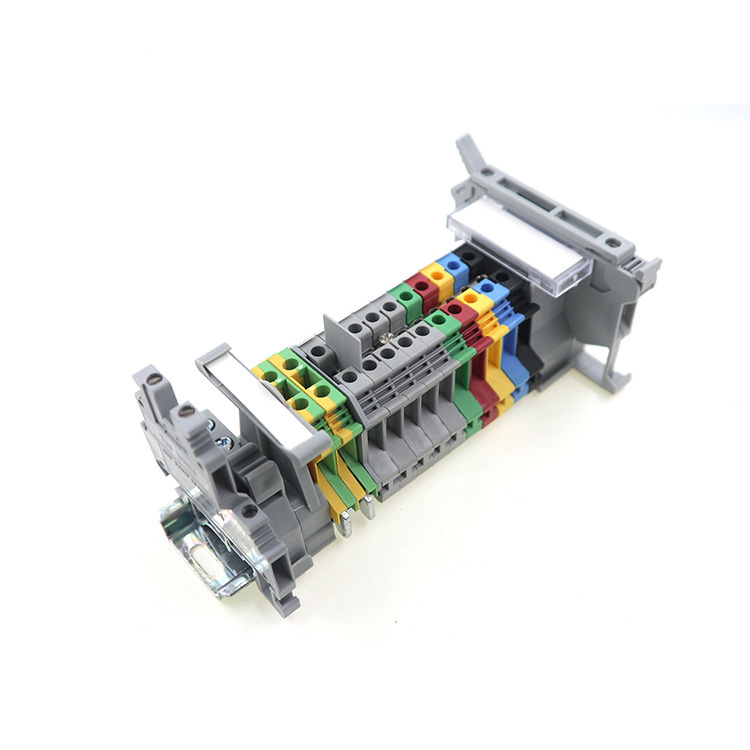

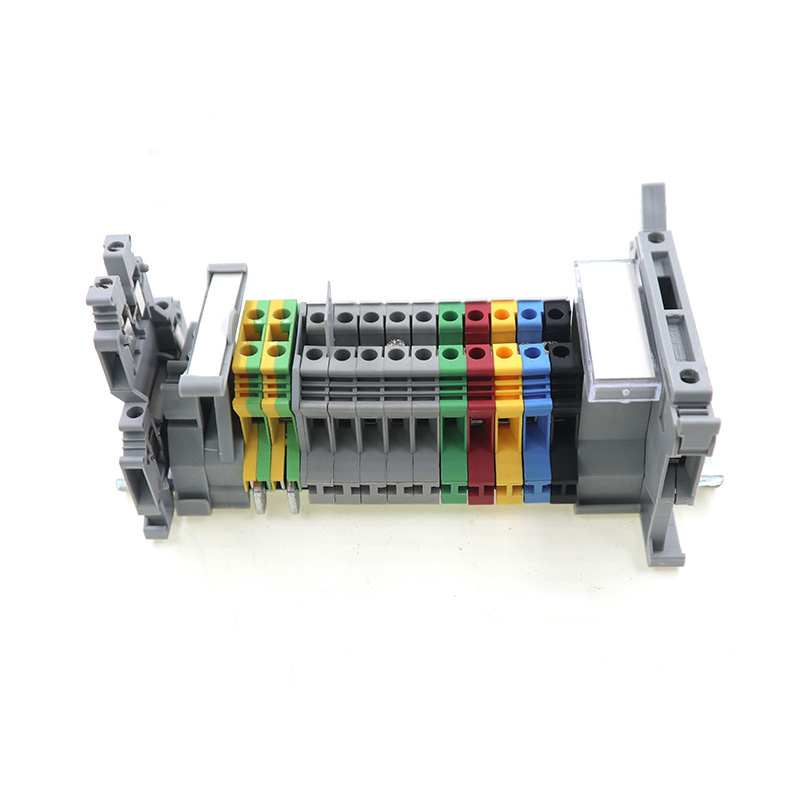

Что такое клеммные колодки со скользящими соединениями
Клеммные колодки со скользящими перемычками — это тип клеммных колодок на DIN-рейке, оснащенных подвижными токопроводящими перемычками (ползунками) для упрощения распределения потенциалов и шунтирования цепей.
Основные характеристики и принцип работы
Ключевым компонентом является скользящий токопроводящий ползун (обычно металлический), установленный на клеммной колодке.
Перемещение перемычки вдоль ряда клемм позволяет электрически соединить несколько соседних клемм без необходимости повторного монтажа.
Они выполняют базовую функцию стандартных клеммных колодок, добавляя возможность быстрого шунтирования.
Основные преимущества
Экономия времени на подключение: устраняют необходимость в перемычках между клеммами, сокращая объем ручного подключения.
Гибкая конфигурация: регулируйте диапазон шунтирования путем передвижных перемычек, адаптируясь к динамическим изменениям в цепи.
Аккуратная проводка: избегайте запутанных перемычек, поддерживая порядок внутри шкафа и упрощая обслуживание.
Типичные области применения
Распределение питания в шкафах управления: распределение одного источника питания (например, 24 В постоянного тока) на несколько клемм управления.
Синхронизация сигналов: шунтирование сигнальных линий в системах ПЛК или сенсорных сетях для обеспечения постоянного потенциала.
Тестирование временных цепей: быстрое создание или отключение шунтирующих соединений во время ввода оборудования в эксплуатацию.
Заключение
Независимо от того, проектируете ли вы панель управления или обслуживаете электрические системы, понимание принципов работы клеммных колодок на DIN-рейке крайне важно для безопасной и эффективной электропроводки. Эти компоненты прочно зарекомендовали себя как неотъемлемая часть современных электрических систем, играя незаменимую роль в создании надежных электрических соединений, распределении электроэнергии и передаче сигналов. От простой бытовой электропроводки до сложных промышленных систем автоматизации, клеммные колодки на DIN-рейке — незаметные герои, обеспечивающие бесперебойную работу электрооборудования.
В перспективе мы видим, что постоянное развитие клеммных колодок на DIN-рейке, обусловленное такими тенденциями, как миниатюризация, интеллектуальность, новые материалы и экологичность, будет способствовать дальнейшему повышению их производительности и расширению сферы применения. Эти достижения позволят им отвечать меняющимся потребностям различных отраслей промышленности и способствовать разработке более эффективных, надежных и экологичных электрических систем. Будь то стремление к технологическим инновациям на умных заводах, развитие возобновляемых источников энергии или совершенствование бытовых электроприборов, клеммные колодки на DIN-рейке будут продолжать играть важную и постоянно меняющуюся роль в мире электротехники.
Ищете высококачественные клеммные колодки на DIN-рейку, соответствующие стандартам IEC/UL? Ознакомьтесь с нашим ассортиментом или свяжитесь с нашей командой, чтобы получить индивидуальные решения, соответствующие вашим потребностям.
